400-897-0123

English Version

您当前所在位置:首页 > 内外墙涂料 > 佛莱斯外墙涂料

佛莱斯专为外墙拉毛防水而设计的一种高质量、强弹性裂缝粘结装饰涂料。它由高质量的弹性纯丙烯酸聚合物及其它原材料制成,该涂料弹性大、抗霉性强,能遮盖墙面细微裂纹,有各种建筑所需颜色可供选择,适用于混凝土墙和木墙的拉毛装饰、防裂、防水。

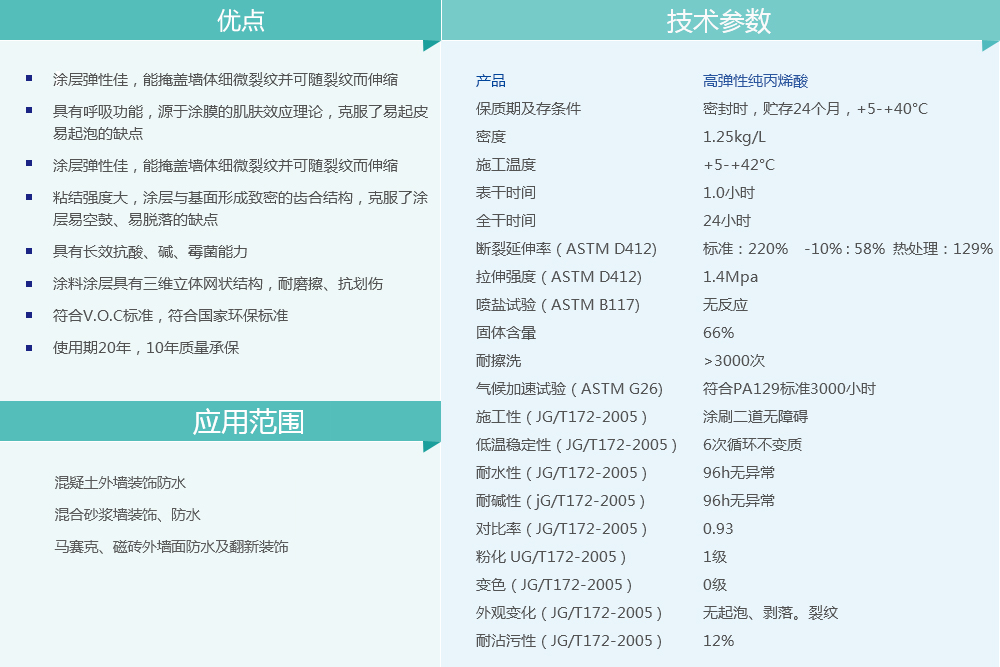

  • 郑州出口加工区

  • 长沙经开区管委会

  • 三亚市人民医院门诊楼

  • 三亚市国税局住宿楼

  • 青岛阳光海岸

  • 青岛海悦大厦

  • 临澧县委礼堂

  • 常州基督教堂

A.基层检查:

施工前应检查墙面基层状况,如墙面的强度、平整度、干燥程度、酸碱值以及其它影响施工的附着物(如油污等),如不符合,应采取相应的预处理措施。

1、基层的强度:一般用目测、敲打的方式检查,合格的基层应不掉粉、不起砂、无空鼓、无开裂和脱离现象,光面与毛面的抹灰应均匀,接槎应平缓。

2、基层的平整度:一般用2m靠尺和楔开塞尺检查基层表面的平整情况,抹灰允许偏差2mm,阴阳角的垂直与方正应用200mm方尺和2m托线板等工具进行检查,偏差允许2mm~3mm。另外,要求分格缝深浅一致,横平竖直,无缺棱掉角,滴水线顺直、牢固,无表面缺陷。

3、基层的干燥程度:基层含水率应低于10%,水泥沙浆基层在通风良好的情况下,夏季14天,冬季28天,含水率可达到要求。基层含水率可用砂浆表面水分 仪准确测定,也可以用薄膜覆盖法粗略地判断,方法是:将塑料薄膜裁剪成300cm见方的片,在傍晚时,覆盖于基层表面并用胶带将四周密闭,注意使薄膜有一 定的松弛度,次日午后观察薄膜内表面有无明显结露,以确定含水率是否过高。

4、基层的酸碱度:PH值应小于10,酸碱度的测定方法如下:用清水将脱脂棉花浸湿,然后将其轻轻按在待测的基面上以吸收基层的碱份,1分钟后用油试纸或PH试笔测定与基层接触的湿棉,便可直接测得PH值。如PH值过高,可用10%草酸水反复清洗,可降低PH值。

5、基层其它问题:基层表面的浮浆、尘土、油污等应予清除,被油污浸透的基层,布满油烟的抹灰基层通常难以处理,须涂刷一层柏瑞斯浆料。墙面上各种预埋 件、水暖设施等应按设计要求尽早安装定位,外露金属件应做防锈处理,生锈区域应用砂子打磨出金属面后,立即涂刷一层斯固防锈底涂。

B.基层预处理

1、基层的清理:清理的目的在于除掉基层表面的粘附物,使基层清洁,不影响涂料对基层的粘结性。

2、旧墙面的基层预处理

2.1:瓷砖、马赛克旧墙面:对于瓷砖、马赛克或大理石类型的低吸水性旧墙面,无需铲除。但特别注意必须先用柏瑞斯浆料(加入20%的80-100目细砂)整体涂刷一遍,增加基层与腻子的附着力,才能进入下道腻子批刮工序。

2.2:旧涂膜状况完好的旧墙面:旧涂膜状况完好的标准是旧涂膜表面坚实完好,基本无开裂、裂纹、起泡和剥落。 确定原有涂层对基层的粘附程度是确定旧涂状况完好的重要步骤,其方法是用锋利的刀具在涂层表面划出相互交叉30°角的两道直线,然后在交叉点上将涂膜慢慢掀起,如果掀起的长度在1㎝左右,说明粘结状况不好,要将涂膜全部清除。如用铲刀刮不掉,用砂纸打磨时声音发脆有轻爽感觉,说明状况完好,则可以按下列程序进行基层处理:

A:用30%的磷酸三纳水溶液或其他刷洗清洁剂除去油迹或尘垢,肥皂不宜采用。

B:打磨表面,除去因涂膜风化产生的粉尘物,使表面变糙,后续涂层易于粘附。

如不了解旧涂层的涂料种类是否是含铅涂料时,应采取湿磨,也可将湿磨和刷洗工作同时进行。将疏松的涂膜刮掉直到周围是坚实的边缘,基层露出的部位应清除干净,打磨并点涂底涂。修补、填充表面的孔穴,裂缝及其他不平部位。在涂刷后续涂层时,要考虑新旧涂层的相容性(注意涂料配套体系),避免出现涂膜开裂、起皱、渗色等现象。经上述处理后,墙面须再用高压水(或喷洒清水)冲洗干净,干燥后不再进行下道腻子批刮工序而直接进入涂料施工工序。



2.3:旧涂膜状况差的旧墙面:凡涂膜大面积起皮、剥落、鼓泡、裂缝或是胶质涂料涂层都属于基层状况差的表面,在这种重新刷涂料时,应按照高压水洗法、烧除法、脱涂剂清除法、机械打磨法 中任何一种方法将涂层清除干净,然后再按新基层来处理。常用的方法是先在旧涂膜上刷清水或用高压水冲洗,然后进行清除。根据不同的底材采取不同清除处理方 法,底层是水泥砂浆抹灰的,则可用钢丝刷刷除;如是石灰膏抹灰的,可用砂纸打磨或用铲刀刮除。石灰浆皮较牢固,清水润湿不起作用。采用铲刀刮除或用砂纸打 磨都要注意不能损伤底材表面。

具体方法如下:

A:砖、石、混凝土基层清除表面松散物质、砂浆、水浆涂料污垢,也可用磷酸清洗表面。破坏严重的部位用柏瑞斯浆料进行修补。当涂层普遍开裂,厚度超过3㎜,应将旧涂层全部清除。清除时要根据基层实际情况,选用一种或多种方法相互配合。涂刷前为粘结住表面松散的颗粒,封闭住表面的孔隙,要用柏瑞斯浆料涂刷一遍。

B:抹灰面基层处理抹灰和旧涂层主要注意抹灰面的种类、旧涂料的类型及现在状况、新涂料的类型。

1):刮除污染痕迹,以确定污染是在涂层表面,还是来自基层内部;
2):处理来自基层内部的污染的方法是用柏瑞斯浆料涂刷一遍。可防止潮湿、渗漏引起的泛碱和污染物对后续涂层起破坏作用。
3):对通过细缝渗透到涂料表面的烟迹污染,刷洗掉沉积在表面的污物后,应涂刷两遍萧邦抗碱底涂。因霉菌产生的污染,应采用专门的除霉处理措施。

C:钢、铁面:钢铁面需重新涂刷的标准是:现有涂膜对下面的底漆已不具有保护作用或涂膜已快损坏到不宜作新涂层的基层时,钢铁面处理常采用以下几种形式:

小型动力机械工具及手工清除、火焰清除、喷砂清除。清理完毕后,应立即涂刷RUST GUARD 屋美特防锈底涂作为防锈保护层。

3:将疏松的涂膜刮掉直到周围是坚实的边缘,基层露出的部位应清除干净,打磨并点涂底涂。

4:修补、填充表面的孔穴,裂缝及其他不平部位。在涂刷后续涂层时,要考虑新旧涂层的相容性(注意涂料配套体系),避免出现涂膜开裂、起皱、渗色等现象。

5:经上述处理后,墙面须再用高压水(或喷洒清水)冲洗干净,干燥后不再进行下道腻子批刮工序而直接进入涂料施工工序。

A、在已预处理好的区域涂一层萧邦底涂,确保滚涂均匀,12小时自然干燥,萧邦底涂单层覆盖率为200㎡/20L。

B、待底涂干后,涂刷佛莱斯外墙涂料二遍,为保证质量建议涂三遍。确保滚涂均匀,粘结良好,无花色现象,层间间隔时间8小时以上,佛莱斯外墙涂料平涂施工 每层覆盖率为140㎡/20L,实际涂覆率会因施工方法、表面粗糙程度及施工环境而有差异,另根据需要选择不同涂膜厚度、涂膜花纹时,涂覆率也将大有差 异。
